概述

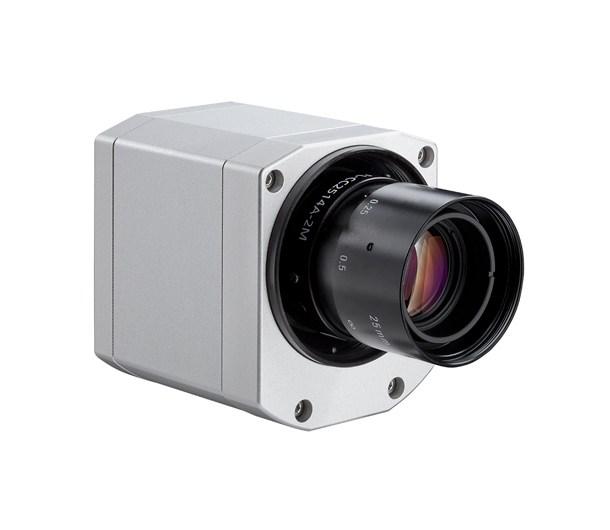

新開發的Optris?PI 05M熱像儀的光譜范圍為500至540 nm，可減少由于未知或變化的發射率導致的測量誤差。 由于光譜范圍以及900至2000°C的連續測量范圍，PI 05M紅外熱像儀非常適合液體金屬的溫度測量。
1kHz的幀率以及高光學分辨率使得能夠對各個應用進行合理適配。
產品規格
|
技術參數 |
|
|
供貨范圍 |
USB攝像頭包括 1個鏡頭 |
|
探測器 |
CMOS （15 μm x 15 μm） |
|
光學分辨率（可切換）/幀速率 |
764 x 480 pixels @ 32 Hz / 382 x 288 pixels @ 80 Hz （可切換到 27 Hz） / 72 x 56 pixels @ 1 kHz / 764 x 8 pixels @ 1 kHz （快速線掃描模式） |
|
光譜范圍 |
500 ... 540 nm |
|
溫度量程 |
900 ... 2000 °C （27Hz模式） / 950 ... 2000 °C （80 Hz和32 Hz模式） / 1100 ... 2000 °C （1 kHz模式） |
|
光學分辨率 |
FOV @ 382 x 288 像素：13° x 10° (f = 25 mm) |
|
熱敏感度（噪聲等效溫差）（注釋1） |
< 2 K (1400 °C) for 27 Hz, 32 Hz and 80 Hz |
|
精度 |
讀數的±1.5％ |
|
PC接口 |
USB 2.0 /可選USB至GigE（PoE）轉換 |
|
高速模擬輸出（@ 1 kHz模式） |
0 - 10 V 8 x 8像素的實時輸出（1 ms響應時間） |
|
標準過程接口（PIF） |
0 – 10 V輸入，數字輸入（Max 24V），0 - 10 V輸出 |
|
工業過程接口（PIF） |
2x 0 - 10 V輸入，數字輸入（Max 24V），3x 0 - 10 V輸出，3路繼電器（0 - 30 V / 400 mA），故障安 全繼電器 |
|
電纜長度（USB） |
1米（標準）、5米、10米；5 m和10 m也可用作HT電纜（180°C） |
|
環境溫度(TAmb) |
5 ... 50°C |
|
存儲溫度 |
-40 ... 70°C |
|
相對濕度 |
20 - 80％，不結露 |
|
外殼（尺寸/額定值） |
46 mm x 56 mm x 90 mm / IP 67（NEMA 4）（注釋2） |
|
重量 |
320 g，包括鏡頭 |
|
震動③ |
- IEC 60068-2-27 (25 g 和 50 g) |
|
沖擊③ |
- IEC 60068-2-6（正弦波形）/ - IEC 60068-2-64（寬頻噪聲） |
|
三角架安裝 |
1/4-20 UNC |
|
電源 |
USB供電 |
|
注釋1 |
在27 Hz，32 Hz和80 Hz |
|
注釋2 |
僅適用于使用鏡頭保護管時 |
|
注釋3 |
有關詳細信息，請參見操作手冊 |
應用
optris PI 05M 熱像儀的應用領域

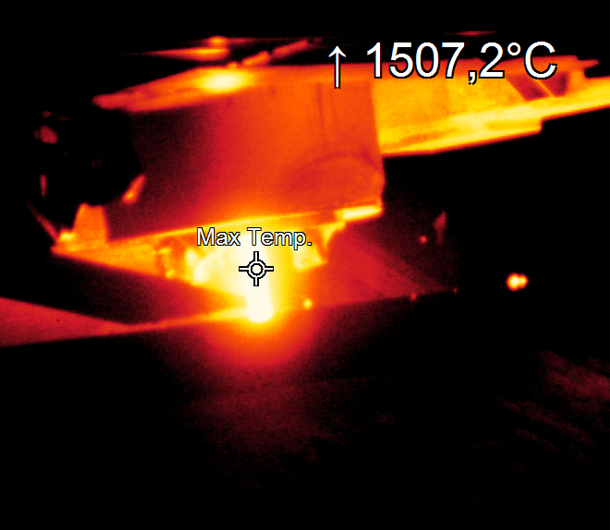

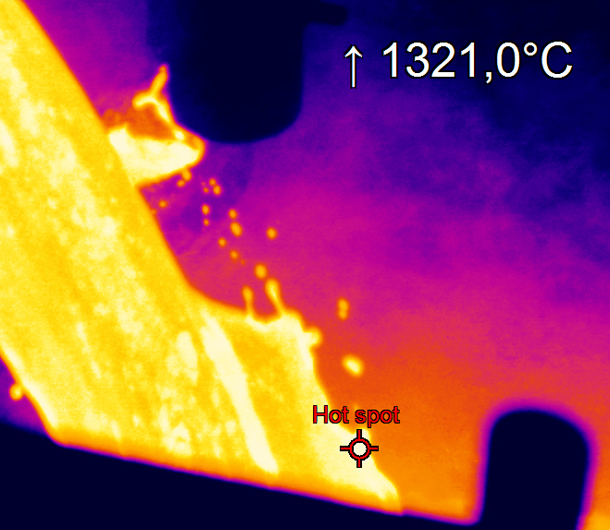

optris PI 05M 熱像儀非常適合激光加工應用，可阻擋540 nm以上的輻射。 500 nm的新光譜范圍不太可能受到周圍環境的影響，因此即使面對不同的發射率也能確保準確的測量。 因此，optris PI 05M 型熱像儀非常適合熔融金屬的溫度測量。
數據表和說明書
軟件
熱成像軟件——optris PIX Connect
所有紅外熱像儀都配有熱成像軟件optris PI Connect，它專門為分許大量的熱圖像和文檔而開發。它可以讓你實時分析溫度數據，以及紅外攝像機的遠程控制。此外，你可以單獨的將報警級別設置成視覺報警或聲音報警信號。我們的熱成像軟件是可二次開發的，可以很容易地根據你的需求進行調整。
所有optris紅外相機都與數據采集（DAQ）軟件Dewesoft X兼容。
